DC kontaktorlari va sigortalar qanday birga ishlaydi?

I. Funktsional ta'rif: aniq belgilangan rollarga ega ikki qatlamli himoya arxitekturasi

DC kontaktor: Boshqariladigan boshqaruvchi kalit

DC kontaktor - bu boshqaruv tizimi buyruqlari ostida yuqori quvvatli shahar zanjirlarini ulaydigan va ajratuvchi elektromexanik kommutatsiya qurilmasi. Zaryadlash stantsiyasida uning asosiy funktsiyalari quyidagilardan iborat:

• Zaryadlashni boshlash/to‘xtatish boshqaruvi: BMS yoki zaryadlash boshqaruvchisi buyrug'i bilan zaryadlash yo'lini o'rnatish uchun yopiladi va tugallangandan so'ng o'chirish uchun ochiladi.

•Favqulodda izolyatsiya: Tizim haddan tashqari harorat, haddan tashqari kuchlanish yoki izolyatsiyadagi nosozliklar kabi g'ayritabiiy holatlarni aniqlaganida buyruqlar qabul qilingandan so'ng boshqariladigan quvvatni o'chirishni amalga oshiradi.

•Oldindan zaryadlash boshqaruvi: Asosiy kontaktlarning zanglashiga olib kelishidan oldin oqim oqimini cheklash uchun oldindan zaryadlovchi qarshilik bilan ishlaydi, avtobus kondansatkichlarini himoya qiladi.

DC sug'urta: Passiv yakuniy himoya qurilmasi

Sug'urta bir marta ishlatiladigan himoya elementi bo'lib, ular qaytarib bo'lmaydigan shikast etkazishdan oldin noto'g'ri oqimlarni ishonchli tarzda to'xtatadi. To'g'ridan-to'g'ri zaryadlash stantsiyalarida ishlatiladigan yarimo'tkazgichli tez ishlaydigan sigortalar va oddiy sanoat sug'urta o'rtasidagi asosiy farqlar:

•Mikrosoniya darajasidagi javob: Kontaktorni mexanik ishga tushirish uchun zarur bo'lgan o'nlab millisekundlardan ancha tezroq.

•Oqim chegaralovchi xarakteristikasi: Quyi oqimdagi quvvat qurilmalarining (IGBT/SiC) chidamlilik chegaralarida nosozlik oqimi energiyasini cheklaydi.

•DC yoyini o'chirish qobiliyati: 500V–1500V DC tizimlarida qayta yoqish xavfisiz ishonchli uzilish.

•Joylashuv xulosasi: Kontaktor boshqariladigan "xavfsizlik eshigi" dir; sug'urta ajralmas "mudofaaning oxirgi chizig'i" dir.

II. Muvofiqlashtirilgan moslashuvning muhandislik mantig'i

Zaryadlovchi stantsiyani himoya qilish dizayni shunchaki ikkita qurilmani bitta korpusga o'rnatishdan uzoqdir. Ularning muvofiqlashtirish munosabatlari qatlamli himoya arxitekturasining asosiy texnik mantiqini tashkil qiladi.

Oddiy quvvat davri topologiyasi

Tarmoqli kirish → AC/DC moduli → DC avtobus → Sug‘urta → Asosiy kontaktor → Oldindan zaryadlovchi kontaktor + rezistor → Avtomobil interfeysi

Himoya ierarxiyasi va javob vaqti

Mos kelmaydigan muvofiqlashtirishdan kelib chiqadigan odatiy nosozlik usullari

Asosiy dizayn mezoni: Sug'urta o'tkazuvchanligi I²t qiymati himoyalangan kontaktorning qisqa tutashuvga chidamliligi I²t qiymatidan qat'iy kam bo'lishi kerak.

III. Moslashtirish va tanlash uchun beshta asosiy texnik parametrlar

1. Nominal kuchlanish: Keng chegara bilan doimiy to'g'ridan-to'g'ri o'ziga xos

Doimiy oqimning tabiiy nol kesishish nuqtasi yo'qligi sababli, yoyni yo'q qilish AC tizimlariga qaraganda ancha qiyin. Shuning uchun, DC-maxsus qurilmalarni tanlash mantig'i AC qurilmalaridan tubdan farq qiladi.

Tanlash printsipi: Sug'urta va kontaktorning nominal kuchlanishi tizimning maksimal DC avtobus kuchlanishidan ≥ bo'lishi kerak.

•800V zaryadlash platformasi → Tavsiya etilgan 1000V DC yoki undan yuqori quvvat

•1500V energiya saqlash tizimi → 1500V DC yoki undan yuqori quvvatni tanlash kerak

Muhandislik ogohlantirishi: AC nominalli mahsulotlarni to'g'ridan-to'g'ri o'ziga xos qurilmalarga almashtirishni qat'iyan taqiqlang. Nosozlik uzilishi paytida yoyni samarali o'chirmaslik halokatli oqibatlarga olib kelishi mumkin.

2. Nominal oqim: kontaktorlar uchun marja, sug'urta uchun I²t hisoblash

DC kontaktori:

• Uzluksiz oqim darajasi zaryadlash stantsiyasining maksimal chiqish oqimidan oshib ketishi kerak.

•Muhandislik tajribasi omili: Tavsiya etilgan tanlov taxminan 1,2×.

DC sug'urta:

•Tanlash faqat nominal oqimga asoslanmasligi kerak; I²t va uzilish qobiliyati har tomonlama baholanishi kerak.

•Sug'urta erishi I²t himoyalangan yarimo'tkazgich modulining (IGBT/SiC) I²t chidamliligidan past bo'lishi kerak.

•Muhandislik tajribasi omili: Taxminan 1,5× da tavsiya etilgan tanlov.

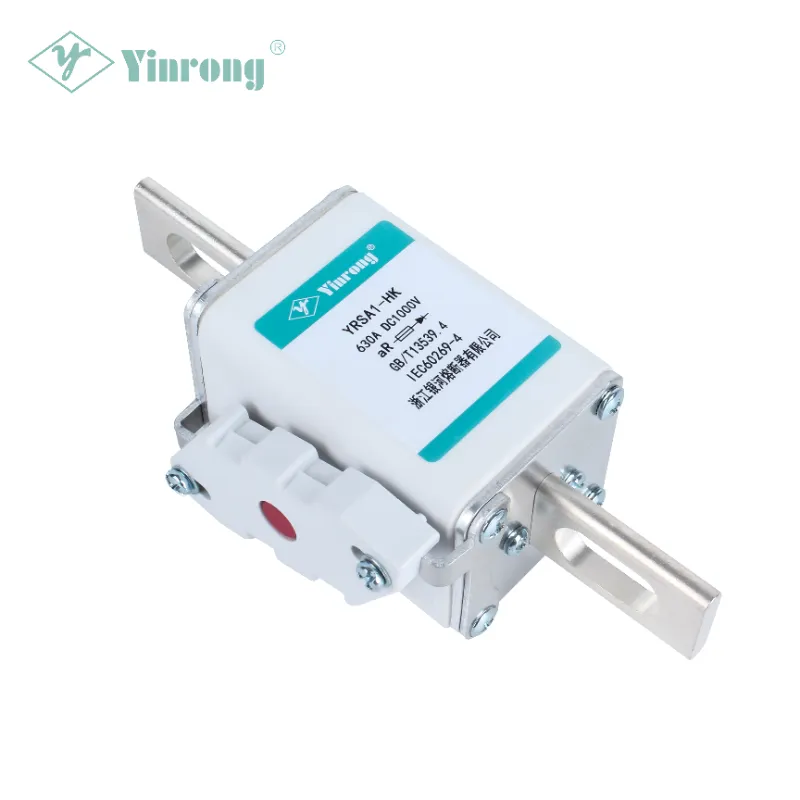

YRSA seriyasi Zhejiang'dan olingan Galaxy Fuse 690V dan 1500V gacha bo'lgan nominal kuchlanishlarni va 10A dan 3000A gacha bo'lgan nominal toklarni qamrab oladi, kumush bilan qoplangan sof mis yoki sof kumush o'zgaruvchan kesma sug'urta elementlari, yuqori quvvatli alyuminiy oksidi sopol naychalarida joylashgan, qumli o'rtacha qumli kvarts bilan.

3. I²t muvofiqlashtirish: Mos dizaynning asosiy parametri

I²t (amper-kvadrat soniya) sug'urta va kontaktor mosligini tanlashda eng muhim miqdoriy ko'rsatkichdir.

Tanlovni cheklash munosabatlari:

Galaxy Fuse-ning tez ishlaydigan sug'urta seriyasi past I²t qiymatlari, kuchli oqimni cheklash qobiliyati va yuqori uzilish qobiliyatiga ega bo'lib, ularni yarimo'tkazgichli qurilmalar va to'liq jihozlarni qisqa tutashuvdan himoya qilish uchun mos qiladi.

4. Vaqt-hozirgi selektiv muvofiqlashtirish

Ko'p darajali himoya arxitekturasida birinchi navbatda nosozlik nuqtasiga eng yaqin bo'lgan himoya qurilmasi ishlashi kerak.

5. Atrof-muhit harorati va pasayish

Zaryadlash stansiyalari atrof-muhitning keng doirasiga joylashtiriladi, muhandislik talablari -40 ° C past haroratdan + 85 ° C yuqori haroratgacha. Ham sug'urta, ham kontaktorlar haqiqiy atrof-muhit haroratiga qarab sig'imdan kamayishi kerak.

IV. Galaxy Fuse: DC zaryadlovchi stantsiyani himoya qilish uchun professional tanlov

1980 yilda tashkil etilgan,Zhejiang Galaxy Fuse Co., Ltd. Ar-ge, sinov, ishlab chiqarish, sotish va import/eksportni birlashtirgan professional sug'urta korxonasi. Sobiq Mashinasozlik vazirligiga qarashli asosiy korxona va Xitoyning etakchi sug'urta ishlab chiqaruvchisi sifatida kompaniyaning asosiy mahsulotlari fotovoltaik doimiy sug'urta, yangi energiyali avtomobil sigortalari va zaryadlovchi stansiya sigortalarini qamrab oladi. Mahsulotlar IEC 60269, GB/T 13539.4 va boshqa xalqaro va mahalliy standartlarga mos keladi va Yevropa, Amerika, Janubi-Sharqiy Osiyo va Yaqin Sharq kabi 80 dan ortiq mamlakat va mintaqalarga eksport qilinadi.

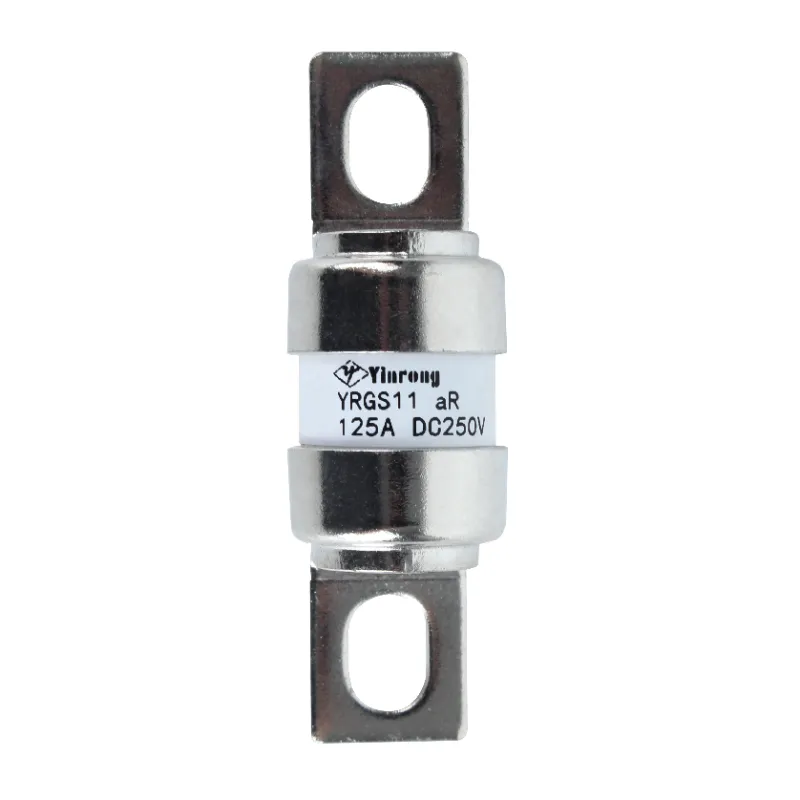

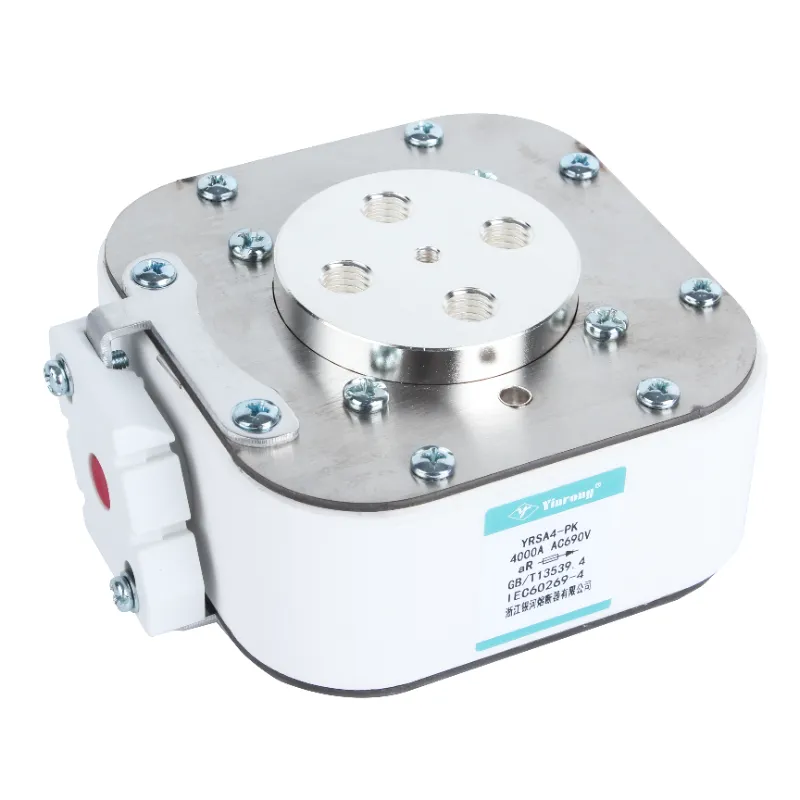

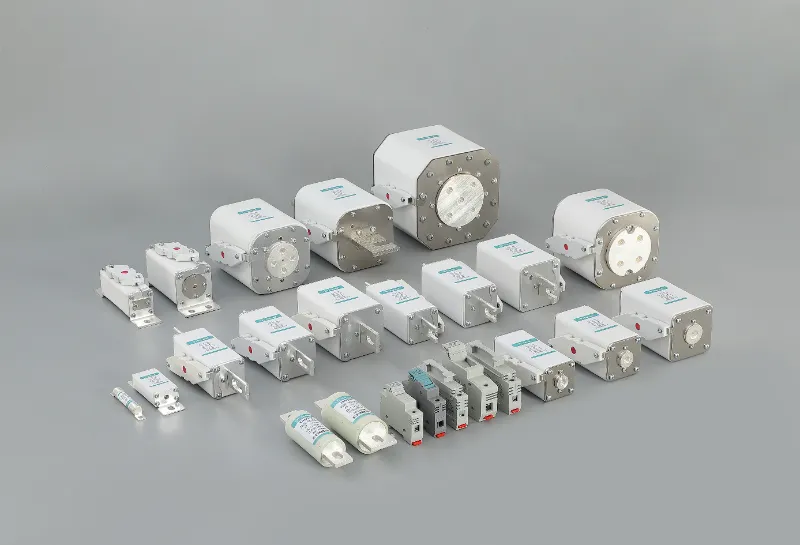

Zaryadlash stantsiyalari uchun tavsiya etilgan doimiy to'g'ridan-to'g'ri himoya mahsuloti seriyasi

Galaxy Fuse-ning asosiy texnik afzalliklari

•To'liq seriyali xalqaro sertifikatlar: Bir nechta seriyalar TÜV, UL, Idoralar va CQC sertifikatlaridan o'tgan. Boshqaruv tizimlari IATF 16949, ISO 9001, ISO 14001 va ISO 45001 standartlarini qamrab oladi.

•Yetuk muvofiqlashtirish yechimlari: Asosiy oqim kontaktorlari va etuk tanlov echimlari bilan keng muhandislik muvofiqlashtirish tajribasi.

•Texnik maʼlumotlarni toʻliq qoʻllab-quvvatlash: Kontaktorlar bilan aniq muvofiqlashtirish hisob-kitoblarini osonlashtirish uchun o'lchangan I²t egri chiziqlari va kesish oqimi egri chiziqlarini taqdim etadi.

• Chuqur texnik jamg'arma: Sug'urta mahsulotlarini ishlab chiqarish uchun 48 dan ortiq foydali model va ixtiro patentlariga ega va 2017 yilda milliy yuqori texnologiyali korxona sifatida tan olingan.

•Sanoat standarti ishtiroki: Mahsulotlar GB/T 13539.4, IEC 60269 va boshqa bir qancha xalqaro va mahalliy standartlarga mos keladi.

V. Xulosa

DC zaryadlash stantsiyalarida kontaktorlar va sigortalar mos kelishini texnik jihatdan quyidagicha umumlashtirish mumkin: funktsional qatlamlash, vaqtni muvofiqlashtirish va parametrlarni blokirovka qilish.

•Sug'urta IGBT/SiC va boshqa quvvat yarimo'tkazgichlarining xavfsizligini ta'minlash uchun mikrosekundlik qisqa tutashuv oqimini uzadi.

•Kontaktor boshqariladigan kommutatsiyani boshqarish, normal ishga tushirish/to‘xtatish va favqulodda izolyatsiyalash buyruqlarini bajarish uchun javobgardir.

•Ikkisi o'zaro zaxira zaxirasi bo'lib xizmat qiladi va ikki tomonlama xavfsizlik to'sig'ini hosil qiladi.

To'g'ri moslashtirilganda, har biri qatlamli himoya bilan o'z vazifalarini bajaradi; noto'g'ri bo'lsa, oqibatlar himoya ishlamay qolishidan tortib jihozning yonib ketishigacha bo'ladi.

40 yildan ortiq yuqori sifatli sug‘urta ilmiy-tadqiqot ishlari va ishlab chiqarishga bag‘ishlanganligi bilan Galaxy Fuse  doimiy zaryadlovchi stansiyalari uchun xavfsiz va ishonchli kontaktlarning zanglashiga olib keladigan himoya yechimlarini taqdim etishga intiladi.

Shahar zaryadlovchi stantsiyalarini himoya qilish tizimlari uchun sug'urta tanlash yoki kontaktorlar bilan muvofiqlashtirish bo'yicha texnik yordam uchun, iltimosGalaxy Fuse texnik jamoasi bilan bog'laning.
