Tez ishlaydigan sug'urta va oddiy sug'urta: haqiqiy farq nima?

Quvvat elektron tizimini loyihalashda sug'urta tanlash to'g'ridan-to'g'ri uskunaning xavfsizlik chegaralarini va nosozliklarni himoya qilish samaradorligini aniqlaydi. Oddiy sug'urtalarga nisbatan tez ishlaydigan sigortalar bilan duch kelganda, ko'plab muhandislar materialshunoslik, javob mexanizmlari va qo'llash stsenariylaridagi fundamental farqlarni e'tiborsiz qoldirib, faqat nominal oqim va kuchlanish asosida qo'pol tanlov qiladilar. Ushbu nazorat yangi energiya va energiya saqlash tizimlarida jiddiy xavf tug'dirishi mumkin.

Ushbu maqola muhandislarga to'g'ri tanlash qarorlarini qabul qilishda yordam berish uchun tez ishlaydigan sigortalar va oddiy sigortalar o'rtasidagi asosiy farqlarning tizimli tahlilini taqdim etadi - konstruktiv dizayn va eritish mexanizmlaridan tortib qo'llash chegaralarigacha.

Struktura va materiallar: "Metal sim" dan "Aniq erituvchi element" ga qadar

Oddiy sug'urtaning erituvchi elementi odatda geometrik shakldagi metall simdan yasalgan bo'lib, oddiy tuzilishga ega va ishlab chiqarishning past narxiga ega. Uning termoyadroviy mantig'i ortiqcha yuk oqimining o'zi tomonidan ishlab chiqarilgan Joule issiqligiga tayanadi; issiqlik to'planishi erish nuqtasiga yetganda, element eriydi va kontaktlarning zanglashiga olib keladi. Ushbu dizayn uni tez javob berish muhim bo'lmagan stsenariylar uchun mos qiladi, masalan, kabellar va simlar uchun ortiqcha yuk himoyasi.

Tez ta'sir etuvchi sug'urta ham materialda, ham strukturada maxsus optimallashtirilgan. Uning erituvchi elementi sof kumushdan, kumush bilan qoplangan misdan yoki sof misdan yasalgan bo'lib, toraytirilgan dumaloq teshikli bo'yinli to'rtburchaklar ingichka chiziq shaklida va ma'lum joylarda oldindan joylashtirilgan past erish nuqtasi bo'lgan lehim nuqtalari. Ushbu dizaynning zukkoligi shundan iboratki, haddan tashqari yuk yoki kam ko'p qisqa tutashuv toki paydo bo'lganda, lehim joyi birinchi bo'lib eriydi va metallurgiya ta'siri orqali toraygan bo'yin qismida elementning tez uzilishini tezlashtiradi, mikrosekundlarda mikrosekundlarda zanjirning uzilishiga erishadi.

Aslida, oddiy sigortalar "tabiiy issiqlik to'planishi" ga tayanadi, tez ta'sir qiluvchi sigortalar esa konstruktiv va moddiy muhandislik orqali "faol tezlashtirilgan sindirishga" erishadi - bu ikkalasi o'rtasidagi eng asosiy farq.

Javob tezligi: Millisoniya va mikrosekund oralig'i

Javob tezligi ikkita sug'urta turi o'rtasidagi eng intuitiv farqlovchi hisoblanadi.

Oddiy sigortalar uchun termoyadroviy vaqt haddan tashqari yuk oqimining ko'pligiga teskari proportsionaldir: oqim nominal qiymatdan qanchalik yuqori bo'lsa, eritish vaqti shunchalik qisqa bo'ladi; aksincha, pastroq ortiqcha yuk ko'paytmalarida, eritish vaqti bir necha soniya yoki undan ham uzoqroqqa cho'zilishi mumkin. Ushbu "vaqtni kechiktirish" xarakteristikasi kabelni himoya qilishda qabul qilinadi, chunki kabellar ma'lum bir termal quvvatga va qisqa muddatli ortiqcha yuklanish qobiliyatiga ega.

Tez ishlaydigan sigortalar o'zini butunlay boshqacha tutadi. Past erish nuqtasi bo'lgan lehim nuqtalarining "tezlashtiruvchi" mexanizmi va toraygan bo'yin strukturasining oqim zichligi kontsentratsiyasi ta'siri tufayli tez ta'sir qiluvchi sigortalar kontaktlarning zanglashiga olib kirishini millisekundlarda yoki hatto mikrosekundlarda tozalashi mumkin. Ushbu haddan tashqari tezlik o'z-o'zidan emas, balki yarimo'tkazgich qurilmalari (IGBT, SiC MOSFET va rektifikator diodlari kabi) bardosh bera oladigan vaqt chegarasida nosozlik oqimini yo'q qilish uchun qo'llaniladi - yarimo'tkazgichning issiqlik bardoshliligi odatda faqat millisekundlarda bo'ladi va oddiy sigortalar bu himoya talabini qondira olmaydi.

Ilova stsenariylari: Himoya maqsadlari tanlash mantiqini belgilaydi

Tez ta'sir etuvchi va oddiy sigortalarning qo'llanilishi chegaralari tabiiy ravishda ularning tegishli javob xususiyatlari bilan belgilanadi.

Oddiy sigortalar, birinchi navbatda, kabellar va simlarni ortiqcha yuk va qisqa tutashuvdan himoya qilish uchun ishlatiladi. Kabellar ma'lum bir termal inersiyaga ega; qisqa muddatli ortiqcha yuklanishlar darhol izolyatsiyaga zarar etkazmaydi, shuning uchun sug'urta ishida ma'lum bir kechikish joizdir. Bu oddiy sug'urta nima uchun binolarni taqsimlash va sanoat elektr uzatish liniyalarida keng qo'llanilishini tushuntiradi.

Tez ta'sir qiluvchi sigortalar esa yarimo'tkazgichli quvvat qurilmalari va rektifikator agregatlarini himoya qilish uchun mo'ljallangan. Fotovoltaik invertorlarda, doimiy zaryadlash stantsiyalarida va energiyani saqlash konvertorlarida (PCS), IGBT va SiC modullari haddan tashqari oqimga juda zaifdir - qisqa tutashuv sodir bo'lganda, oqim yuzlab mikrosekundlarda tozalanishi kerak, aks holda qurilma doimiy ravishda buziladi. Tez ta'sir etuvchi sigortalar bu talab uchun aniq echimdir.

Ayniqsa, energiya saqlash tizimlarida (ESS) yuqori tezlikda ishlaydigan sug'urtalarni qo'llash juda muhimdir. Batareya klasterlaridagi qisqa tutashuvli oqimlar yuqori doimiy kuchlanish, yuqori oqim kattaligi va tabiiy nol kesishmasiga ega bo'lib, uzilish quvvati va yoyni o'chirishga qattiq talablar qo'yadi. Energiyani saqlash uchun yuqori tezlikda ishlaydigan DC sigortalar nafaqat tezkor javob berishlari, balki batareya klasterlari etkazib berishi mumkin bo'lgan juda yuqori qisqa tutashuv oqimlarini boshqarish uchun etarli uzilish qobiliyatini taklif qilish bilan birga yuqori kuchlanishli shahar sharoitida to'siqsiz yoylarni ishonchli tarzda o'chirishi kerak.

IEC tasnifi: aR va gG o'rtasidagi texnik bo'linish

Xalqaro elektrotexnika komissiyasi (IEC) sug'urta standartlari nuqtai nazaridan, tez ishlaydigan va oddiy sigortalar o'rtasidagi farq yanada aniqlangan va standartlashtirilgan.

Oddiy sigortalar odatda ichiga tushadigG(to'liq diapazonli kabel himoyasi) klassi, to'liq ortiqcha yuk va qisqa tutashuvdan himoya qilishni taklif qiladi, lekin nisbatan uzoqroq ishlash muddatiga ega, umumiy tarqatish va kabel himoyasi uchun mos keladi.

Tez ta'sir qiluvchi sigortalar ga tegishliaR(qisman diapazonli yarimo'tkazgichlarni himoya qilish) klassi. aR sug'urtalari yarimo'tkazgichli qurilmalarni himoya qilish uchun maxsus ishlab chiqilgan bo'lib, juda past I²t qiymatlari (o'tish energiyasi) va kuchli oqimni cheklash qobiliyatiga ega. Ular yarimo'tkazgichli qurilmalarning bardosh berish qobiliyati doirasida nosozlik energiyasini cheklab, nosozlikning dastlabki bosqichida noto'g'ri oqimni uzib qo'yishi mumkin. aR sug'urtalari kam-ko'p ortiqcha yuk himoyasi bilan shug'ullanmaydi - bu funktsiya aniq funktsional ierarxiyani tashkil etuvchi boshqaruv tizimlari yoki kontaktorlarga tayinlanadi.

Galaxy Fuse: Yangi energiya va energiyani saqlash uchun yuqori tezlikdagi sug'urta echimlari

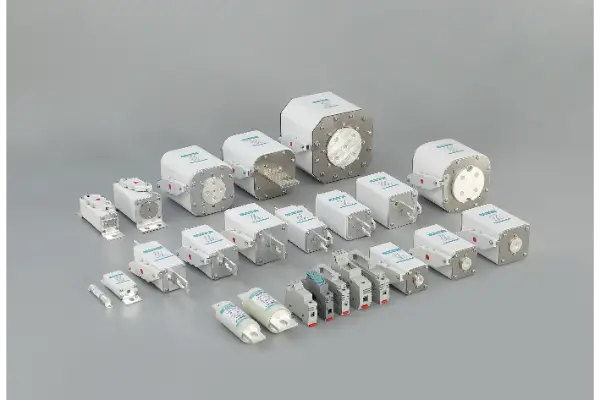

Galaxy Fusesug'urta AR-GE va ishlab chiqarish bo'yicha 40 yildan ortiq tajribaga ega, tez ishlaydigan sug'urta segmentida chuqur texnik tajribaga ega. Fotovoltaik invertorlar, doimiy zaryadlash stantsiyalari va energiyani saqlash konvertorlari kabi yangi energiya ilovalari uchun Galaxy Fuse keng qamrovli yuqori samarali yuqori tezlikdagi sigortalarni taklif etadi.

Energiyani saqlash tizimi Maxsus yuqori tezlikdagi sug'urtaGalaxy Fuse uchun asosiy e'tibor sohasi. Energiyani saqlash tizimlari umumiy sanoat ilovalariga qaraganda sug'urtalardan ko'proq narsani talab qiladi: 1500 V gacha bo'lgan doimiy kuchlanish, yuzlab kiloamperga yetadigan qisqa tutashuv oqimlari va yopiq akkumulyator muhitida mutlaq yoyni o'chirish va uzilish ishonchliligiga ehtiyoj. Galaxy Fuse energiya saqlash seriyali mahsulotlari mikrosoniya darajasidagi javobni va ekstremal nosozlik sharoitida ishonchli uzilishni ta'minlash uchun optimallashtirilgan bo'yinbog'li konstruktsiyalar bilan birgalikda sof kumush erituvchi elementlar va yuqori toza kvarts qumi yoyni o'chirish vositalaridan foydalanadi.

Asosiy texnik afzalliklari:

●Sof kumush/kumush bilan qoplangan mis elementlar:Past erish nuqtasi va yuqori o'tkazuvchanlik tez javob beradi

●Optimallashtirilgan bo‘yinli tuzilma:Doimiy yoy uzilishi uchun eritish nuqtalarini aniq nazorat qilish

●Yuqori soflikdagi kvarts qum yoyini o‘chirish:Ark energiyasini tez o'zlashtiradi va to'siqni bostiradi

●To‘liq sertifikatlash:Mahsulotlar IEC60269, GB13539 va boshqa xalqaro standartlarga mos keladi, bir nechta seriyali UL, TUV va Idoralar sertifikatlariga ega.

●Texnik maʼlumotlarni toʻliq qoʻllab-quvvatlash:Muhandislar uchun tizimni himoya qilishni muvofiqlashtirishni aniq hisoblashni osonlashtirib, o'lchangan I²t egri chiziqlari va kesishgan oqim egri chiziqlarini taqdim etadi.

Xulosa

Tez ishlaydigan va oddiy sigortalar o'rtasidagi farq "tez va sekin" sirt darajasidan ancha uzoqqa cho'ziladi. Materiallarni tanlash va tizimli optimallashtirishdan javob mexanizmlari va IEC tasnifigacha, ikkalasi butunlay boshqa himoya falsafalarini ifodalaydi.

Oddiy sigortalar kabellarning "issiqlik sig'imi" ni himoya qiladi; tez ishlaydigan sigortalar yarimo'tkazgichlarning "mo'rt oynasini" himoya qiladi. Bugungi kunda jadal rivojlanayotgan yangi energiya va energiya saqlash tarmoqlarida tez ishlaydigan sug'urtalarning noyob qiymatini tushunish va to'g'ri foydalanish har bir energiya elektronikasi muhandisi uchun muhim mahoratdir.

Galaxy Fuse - 46 yildan ortiq yuqori sifatli sug'urta ishlab chiqarishga sodiq, global yangi energiya va energiya saqlash tizimlari uchun xavfsiz va ishonchli kontaktlarning zanglashiga olib keladigan himoya echimlarini taqdim etishga bag'ishlangan.

Energiyani saqlash yoki yangi energiya uskunalari uchun yuqori tezlikda sug'urta tanlash bo'yicha texnik yordam olish uchun iltimosGalaxy Fuse bilan bog'laningtexnik guruh.
