Kvadrat korpusli yuqori tezlikda sug'urta nima va nima uchun u yarimo'tkazgichni himoya qilish uchun juda muhim

Zamonaviy elektr tizimlarida sezgir quvvat elektronikasini himoya qilish har qachongidan ham muhimroqdir. Invertorlar, konvertorlar, EV zaryadlash tizimlari va sanoat drayvlar kabi qurilmalar IGBT, SCR, MOSFET va diodlar kabi yarimo'tkazgich komponentlariga katta darajada tayanadi. Hatto qisqa muddatli haddan tashqari oqim ham ushbu qimmat komponentlarga doimiy ravishda zarar etkazishi mumkin.

A SquTananing yuqori tezlikdagi sug'urtasinoto'g'ri oqimlarga juda tez javob berish va yarimo'tkazgich qurilmalarini halokatli nosozlikdan himoya qilish uchun maxsus ishlab chiqilgan. Ushbu sigortalar qayta tiklanadigan energiya tizimlarida, elektr transport vositalari infratuzilmasida, sanoat avtomatizatsiyasida va quvvatni o'zgartirish uskunalarida keng qo'llaniladi.

Ushbu qo'llanma kvadrat korpusli yuqori tezlikdagi sigortalar haqida bilishingiz kerak bo'lgan hamma narsani o'rganadi, shu jumladan ularning ishlash tamoyillari, asosiy xususiyatlari, afzalliklari, ilovalari, tanlash mezonlari va sanoat tendentsiyalari. Biz kompaniyalar nima uchun yoqtirishini ham tushuntiramizYinrongglobal sug'urta bozorida muhim yetkazib beruvchilarga aylanmoqda.

Mundarija

• 1. Kvadrat tana yuqori tezlikli sug'urta nima?
• 2. Nima uchun yarimo'tkazgichlarni himoya qilish uchun yuqori tezlikdagi sigortalar kerak?
• 3. Kvadrat korpusli yuqori tezlikdagi sigortalarning asosiy xususiyatlari
• 4. Kvadrat korpusli yuqori tezlikdagi sug'urta qanday ishlaydi?
• 5. Odatdagi ilovalar
• 6. Texnik spetsifikatsiyalarga umumiy nuqtai
• 7. Kvadrat tanadagi sug'urta va an'anaviy sug'urta
• 8. To'g'ri sug'urta qanday tanlanadi
• 9. O'rnatish va texnik xizmat ko'rsatish bo'yicha maslahatlar
• 10. Yarimo'tkazgichli sug'urta texnologiyasining kelajakdagi tendentsiyalari
• TSS

1. Kvadrat tana yuqori tezlikli sug'urta nima?

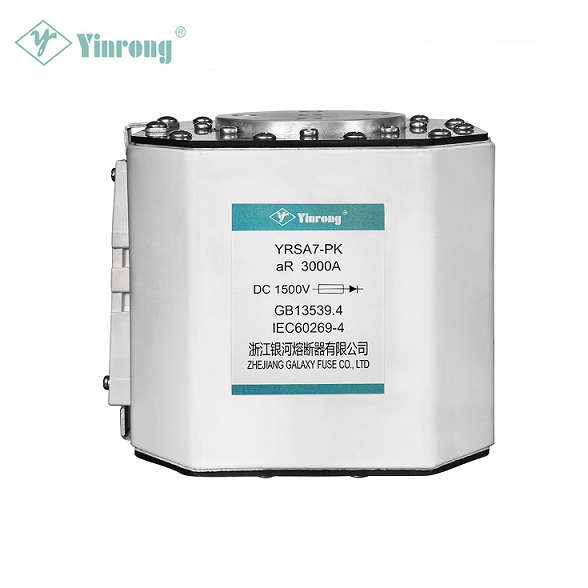

A Kvadrat korpusli yuqori tezlikda sug'urtanoto'g'ri oqimlarni juda tez to'xtatish uchun mo'ljallangan yarimo'tkazgichli himoya sug'urta turi. Uning kvadrat shaklidagi korpusi mukammal issiqlik tarqalishi va elektr ko'rsatkichlarini saqlab qolgan holda energiya tizimlarida samarali o'rnatish imkonini beradi.

Umumiy maqsadli sigortalardan farqli o'laroq, yuqori tezlikda ishlaydigan yarimo'tkazgichli sigortalar sezgir elektron komponentlarni himoya qilish uchun optimallashtirilgan, masalan:

• IGBT modullari
• Quvvat diodlari
• SCR tiristorlari
• MOSFET qurilmalari
• Quvvat konvertorlari

Ushbu sigortalar nosozlik energiyasini tezda cheklash va yarimo'tkazgich qurilmalariga qo'llaniladigan termal stressni minimallashtirish uchun ishlab chiqilgan. Sanoat spetsifikatsiyalariga ko'ra, kvadrat korpusli yuqori tezlikli sigortalar millisekundlarda reaksiyaga kirishganda juda yuqori oqimlarni to'xtatishi mumkin.

2. Nima uchun yarimo'tkazgichlarni himoya qilish uchun yuqori tezlikdagi sigortalar kerak?

Yarimo'tkazgich komponentlari haddan tashqari oqim sharoitlariga juda sezgir. Hatto kichik boshoqlar ham ularni bir zumda yo'q qilishi mumkin.

An'anaviy sigortalar ushbu qurilmalarni samarali himoya qilish uchun juda sekin reaksiyaga kirishadi. Shuning uchun yuqori tezlikdagi yarimo'tkazgichli sigortalar juda tez javob vaqtlari bilan ishlab chiqilgan.

Yuqori tezlikli sigortalardan foydalanishning asosiy sabablari

• Ultra tez nosozlik oqimining uzilishi
• Qimmatbaho yarimo'tkazgich modullarini himoya qilish
• Termal zararni kamaytirish
• Uskunaning ishonchliligi yaxshilandi
• Kaskadli tizim buzilishlarining oldini olish

Yuqori tezlikli kvadrat korpusli sigortalar yarimo'tkazgich qurilmalari xavfsiz ishlash chegaralaridan oshib ketishidan oldin noto'g'ri oqimlarni cheklash va quvvatni to'xtatishga qodir.

3. Kvadrat korpusli yuqori tezlikdagi sigortalarning asosiy xususiyatlari

Kvadrat korpusli yuqori tezlikli sigortalar bir nechta texnik afzalliklarni taklif etadi, bu ularni yuqori samarali elektr tizimlari uchun ideal qiladi.

Muhim dizayn xususiyatlari

• Juda tez ta'sir qiluvchi javob
• Yuqori uzilish qobiliyati
• Kam I²t energiya chiqishi
• Yilni kvadrat korpus dizayni
• Bir nechta o'rnatish variantlari
• Vizual yonib ketgan sug'urta ko'rsatkichlari

Ko'pgina modellar sanoat tizimlari uchun 1500V DCgacha kuchlanish va yuqori oqim quvvatlarini qo'llab-quvvatlaydi.

4. Kvadrat korpusli yuqori tezlikdagi sug'urta qanday ishlaydi?

Kvadrat korpusli yuqori tezlikli sug'urtaning ishlashi maxsus ishlab chiqilgan sug'urta elementlarini boshqariladigan eritishga asoslangan.

Ishlash printsipi

1. Nosozlik oqimi paydo bo'ladi
2. Sug'urta elementi tez qiziydi
3. Element millisekundlarda eriydi
4. Ark hosil bo'ladi va tezda o'chadi
5. O'chirish xavfsiz tarzda uzilgan

Ichki qurilish odatda quyidagilarni o'z ichiga oladi:

• Kumush sug'urta elementlari
• Kvarts qumini to'ldiruvchi
• Seramika korpusi
• Yuqori o'tkazuvchanlik terminallari

Ushbu materiallar sug'urta oqim oqimini cheklab, kamon energiyasini yutish va tarqatish imkonini beradi.

5. Odatdagi ilovalar

Kvadrat korpusli yuqori tezlikli sigortalar yuqori quvvatli elektron qurilmalarga tayanadigan sohalarda keng qo'llaniladi.

Umumiy ilovalar

• Elektr transport vositalarini zaryadlash stantsiyalari
• Quyosh fotovoltaik invertorlari
• Shamol energiyasi tizimlari
• Batareya energiyasini saqlash tizimlari
• Sanoat dvigatellari
• UPS quvvat manbalari
• Quvvatni o'zgartirish tizimlari

Ushbu sigortalar, shuningdek, sanoat avtomatizatsiya uskunalarida regenerativ drayvlar va DC avtobus tizimlarida tez-tez ishlatiladi.

6. Texnik spetsifikatsiyalarga umumiy nuqtai

Turli xil tana o'lchamlari va o'rnatish uslublari muhandislarga kvadrat korpusli sigortalarni turli xil quvvat tizimlariga birlashtirishga imkon beradi.

7. Kvadrat tanadagi sug'urta va an'anaviy sug'urta

8. To'g'ri kvadrat tanasi yuqori tezlikda sug'urta qanday tanlanadi

To'g'ri sug'urta tanlash kontaktlarning zanglashiga olib keladigan himoyasini ta'minlash uchun juda muhimdir.

Asosiy tanlash omillari

• Voltaj reytingi
• Joriy reyting
• To'xtatish qobiliyati
• Sug'urta ish klassi (aR yoki gR)
• Sovutish shartlari
• O'rnatish usuli
• Uskunalar turi

Ishlab chiqaruvchilar yoqadiYinrongmijozlarga qo'llash uchun to'g'ri sug'urta tanlashda yordam berish uchun batafsil ma'lumotlar jadvallari va muhandislik yordamini taqdim eting.

9. O'rnatish va texnik xizmat ko'rsatish bo'yicha maslahatlar

Sigortaning optimal ishlashini ta'minlash uchun to'g'ri o'rnatish muhimdir.

Eng yaxshi amaliyotlar

• Sug'urta terminallarida to'g'ri momentga ishonch hosil qiling
• Mos keladigan sug'urta ushlagichlaridan foydalaning
• To'g'ri ventilyatsiyani saqlang
• Sug'urta ko'rsatkichlarini muntazam ravishda tekshiring
• Sigortalarni bir xil qiymatlar bilan almashtiring

Muntazam tekshirish haddan tashqari issiqlik, bo'shashgan ulanishlar yoki atrof-muhitga zarar yetkazilishini aniqlashga yordam beradi.

10. Yarimo'tkazgichli sug'urta texnologiyasining kelajakdagi tendentsiyalari

Quvvat elektronikasi rivojlanishda davom etar ekan, yuqori samarali sug'urta himoyasiga talab tez ortib bormoqda.

Rivojlanayotgan tendentsiyalar

• Yuqori kuchlanishli DC himoyasi
• Yaxshilangan yoyni bostirish texnologiyalari
• Yilni sug'urta dizaynlari
• Smart monitoring tizimlari bilan integratsiya
• Yaxshiroq issiqlik boshqaruv materiallari

kabi ishlab chiqaruvchilarYinrongqayta tiklanadigan energiya, EV zaryadlovchi infratuzilmasi va aqlli elektr tarmoqlari kabi zamonaviy ilovalarni qo'llab-quvvatlash uchun ilg'or sug'urta texnologiyalariga sarmoya kiritmoqda.

TSS

1. aR va gR sug'urta sinflari o'rtasidagi farq nima?

aR sigortalari yarimo'tkazgichlarni qisqa tutashuvdan himoya qiladi, gR sigortalar esa haddan tashqari yuk va qisqa tutashuvdan himoya qiladi.

2. Oddiy sug'urta yuqori tezlikdagi yarim o'tkazgichli sug'urta o'rnini bosa oladimi?

Yo'q. Standart sigortalar juda sekin ishlaydi va sezgir yarimo'tkazgich komponentlarini himoya qilmasligi mumkin.

3. Qaysi sohalarda kvadrat korpusli yuqori tezlikli sigortalar keng tarqalgan?

Sanoatga qayta tiklanadigan energiya, elektromobillar, sanoat avtomatizatsiyasi va energiya elektroniği kiradi.

4. Yuqori tezlikdagi sug'urta qanchalik tez ishlaydi?

Ko'pgina yarimo'tkazgichli sigortalar noto'g'ri oqim energiyasini cheklash uchun millisekundlarda ishlaydi.

5. Yuqori tezlikdagi sigortalar qancha vaqt ishlaydi?

Ularning ishlash muddati ish sharoitlariga bog'liq, ammo to'g'ri tanlash va o'rnatish bilan ular ko'p yillar davom etishi mumkin.

Xulosa

Kvadrat korpusli yuqori tezlikdagi sigortalar zamonaviy elektr tizimlari va yarimo'tkazgich qurilmalarini himoya qilishda muhim rol o'ynaydi. Ularning o'ta tezkor javobi, yuqori uzilish qobiliyati va mustahkam dizayni ularni qayta tiklanadigan energiya, elektr transport vositalari va sanoat avtomatizatsiyasi kabi sohalarda ajralmas qiladi.

Agar siz yarimo'tkazgichlarni himoya qilish uchun ishonchli echimlarni izlayotgan bo'lsangiz, muhandislik guruhiYinrongilovalaringizga moslashtirilgan professional qo'llanma va yuqori samarali sug'urta mahsulotlarini taqdim etishi mumkin.

Mahsulot haqida batafsil ma'lumot, moslashtirilgan echimlar yoki texnik yordam uchun, iltimosBiz bilan bog'lanishBugungi kunda va ilg'or sug'urta texnologiyasi sizning energiya tizimlaringiz xavfsizligi va ishonchliligini qanday oshirishi mumkinligini bilib oling.
