Quyosh fotoelektrini yaratish tizimidagi foto yo'qlikli massivlar himoyasi uchun fotolaroltaik massivlar himoyasi uchun signallarni tanlash tahlili

Fotovoltaik elektr energiyasini ishlab chiqarish tizimi (qisqartirilgan PV) tasodifiy energiyani to'g'ridan-to'g'ri elektr energiyasiga bevosita koniktexnikadan iborat bo'lgan qismlardan va quyi tizimlardan iborat bo'lib, ularda fotovoltaik massivlar yadro birligi hisoblanadi. Fotovoltaik massivlar bevosita bir-biriga to'g'ridan-to'g'ri, quyosh panellarini fotovoltaik massivlar ulanishiga ulash orqali DC quvvatini DC quvvatiga o'zgartiradi va keyin uni inverterga bog'laydi yoki to'g'ridan-to'g'ri ulanish oynasi orqali qabul qiladi. Narxning 70 foizini tashkil etgan tizimning bir qismi sifatida, fotovoltaik massiv va elektr energiyasini tejashning samaradorligini optimallashtirish texnologik rivojlanishning asosiy yo'nalishlariga aylandi.

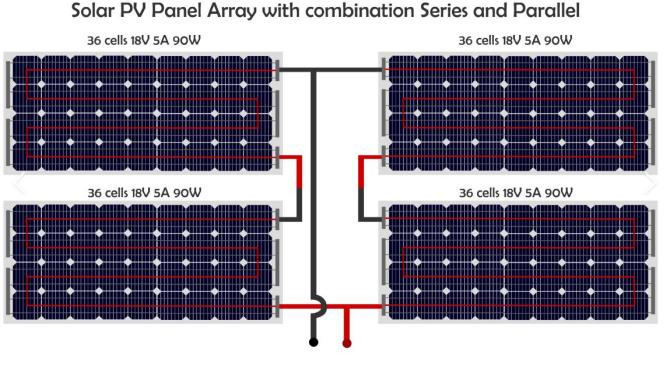

Fotovoltaik tizimning samaradorligini oshirish maqsadida bir nechta fotovoltaik panellar seriyani fotovoltaik massiv tuzish uchun bir nechta fotovoltaik iplarning bir nechta guruhlari biriktirilgan. Fotovoltaik massivning oqimi ulanish qutisi orqali birlashtirilgan va quyi oqim dasturini qabul qiladi. Fotovoltaik panelning energiya yukini oldini olish va kamtarin elektr energiyasi oqilona bo'lishiga ta'sir qilish va har bir fotovoltaik satının, har ikkala uchida har ikkala fotoeltaik sathlar bo'lishi kerak. Fotovoltaik satrda qisqa tutqichli nosozlik yuz berganda, seriya sug'urtalari butun massivning normal ishlashini ta'minlash uchun seriyali sigir tezda zarba beradi va noto'g'ri qismini ajratadi.

Bundan tashqari, qator sigirlar quyi qismlardan bo'lgan oqimlardan himoyalanish, ayniqsa, qisqa tutun oqimi yagona PV qatori oqimidan yuqori bo'lgan taqdirda, oqimlardan himoya qilishni ta'minlaydi. Sug'urtmaning baholash qobiliyati tizimning xavfsiz ishlashini himoya qilish uchun bunday ekstremal sharoitlarni qoplay oladi.

Xalqaro standartlar va ichki talablar

PV-DC Yonini muhofaza qilish nuqtai nazaridan tegishli xalqaro va ichki standartlar muhim yo'l-yo'riqni ta'minlaydi. Masalan, AQSh Milliy standarti 690.99-moddaGuruch / NFPA 70"Milliy ELEKTROIY KODI" (NEC) PV quyma tizimlari, inverter chiqishi va uskunalari konvertsionerlari va uskunalarini himoya qilish qoidalariga muvofiq bo'lishi aniq ko'rsatilgan. Bundan tashqari, Xitoy IEC Standard ekvivalentini qabul qiladiGB / T 16895.32-2021Standart sinov sharoitida, Kabelning doimiy o'tkazish qobiliyati qisqa tutashuvning 1,25 baravariga teng ravishda, ortiqcha yukni himoya qilish, qo'shimcha yuklarni qaytarib olish uchun ularni e'tiborsiz qoldirishi mumkin, ammo sigirlarni ishlab chiqaruvchining mahsulot ko'rsatmalari bilan birgalikda tanlash tavsiya etiladi.

IEC ishlab chiqdiIEC 60269-6 StandartXususan, fotovoltaik tizimni himoya qilish uchun fotoeltata sigorsasining ishlashining talablarini aniq belgilab qo'yadi, masalan, doimiy qisqa tutqichlar va tez zarba berish kabi fotovoltaik sigortalarning ishlashining talablarini aniq belgilaydi. Shu bilan birga, ulning texnik xususiyatlari2529 yilFotovoltaik tizimlarda past kuchlanish sigirlari uchun muhim ko'rsatmalar beradi. Ikkalasi oqim va haroratni tuzatish koeffitsientlaridan foydalanishda bir oz farq qiladi.

Selektsiya tanlash masalalari

Fotovoltaik tizimlarda sigortalarni tanlashda quyidagi ko'rsatkichlar quyidagilarga yo'naltirilishi kerak:

Reded kuchlanishi: Sug'urtmaning yuqori darajadagi kuchlanishi tizimga etib kelishi mumkin bo'lgan eng yuqori elektr uzatish (Voc) ni qabul qilishi kerak. Ayniqsa, sovuq joylarda, fotovoltaik panelning odatiy parvarishlash panelining eng past haroratidagi ochiq tutashish qiymati ko'rib chiqilishi kerak.

Raqamlar: Seriyalarda fotovoltaik panellar bilan bog'langan sigorlar, Amaliy oqimning narxi (ISC qisqa tutashuv oqimi). IEC Standard ISC1.42 ISC tomonidan qayta ko'rib chiqiladi va UL standartida esa ISC inq1.35. Amaldagi ariza muhiti bilan birgalikda tanlanishi kerak.

Breaklash qobiliyati: Sug'urtaning sinish quvvati qisqa tutashuv oqimini engish va uskunalarni zarardan himoya qilish uchun etarli bo'lishi kerak.

Atrof-muhitga moslashuvchanlik: Yuqori harorat yoki zich o'rnatiladigan holatda, baholangan qiymat uzoq muddatli barqaror ishlashni ta'minlash uchun sug'urta ishlab chiqaruvchining tavsiyalariga muvofiq taqqoslashi kerak.

Xulosa

Fotovoltaik massivlardagi DC qo'yish faqat jihozlarni himoya qilish va elektr energiyasini tejashni yaxshilash, balki butun tizimning xavfsiz ishlashini ta'minlash uchun muhim vositadir. Foralarning oqilona tanlanishi fotoalbolik panellar, qisqa tutashuv panellari, qisqa tutashuvli, ochiq tutashuvli oqim, ochiq tutash mexanizmi va boshqa omillar, tizimning uzoq muddatli ishonchliligi va iqtisodiyotini ta'minlash.

Masalan, Zhejiang Galaxy Fuse Co., LTD1000VDDC 30X38MM Quyosh Py-ni sug'urtalash havolasiva1500VDCC 30A 10X85MM Quyosh PV sug'urta havolasiva1500vdddc 630a 3l Bolt turi Quyosh PV sug'urta havolasiFotovoltaik sigorta fotovoltaik ulanish kabinetlarining asosiy himoya holatida keng qo'llanilgan. Ajoyib ishlash va yuqori darajadagi sertifikatlash, ushbu sigortalar fotoelektrik elektr energiyasini ishlab chiqarish loyihalari va tizimga tizimga samarali ishlashga yordam beradigan fotoelektr energiyasini yaratish bo'yicha barqaror va ishonchli echimlarni taqdim etadi.
